Les modules Murdeau sont encastrables et permettent donc toutes les géométries pour les collectivités, les entreprises, les industriels et les particuliers.
L’eau passe dans un filtre collecteur puis circule verticalement entre chaque réservoir de 250 ou 500 litres et horizontalement entre chaque socle de 100 litres.
Collecteur filtrant
Ainsi, par principe des vases communicants , le niveau d’eau est constant dans toute l’installation, ce qui permet d’équilibrer la charge au sol.
Circulation verticale entre les réservoirs
L’ étanchéité entres les modules est assurée par des joints à lèvre.
RÉSERVOIR DE 250 LITRES
Il s’emboîte sur un socle de 100 litres ou un réservoir de 500 litres et doit être posé sur le dernier niveau de l’installation.
4 écrous pleins sont moulés en face avant des réservoirs pour faciliter la fixation d’un habillage bois ou grille de végétalisation.
Hauteur (sans emboîtement) : 0,71 m
Largeur : 1,21 m
Profondeur : 0,41 m
Poids à vide : 21 kg

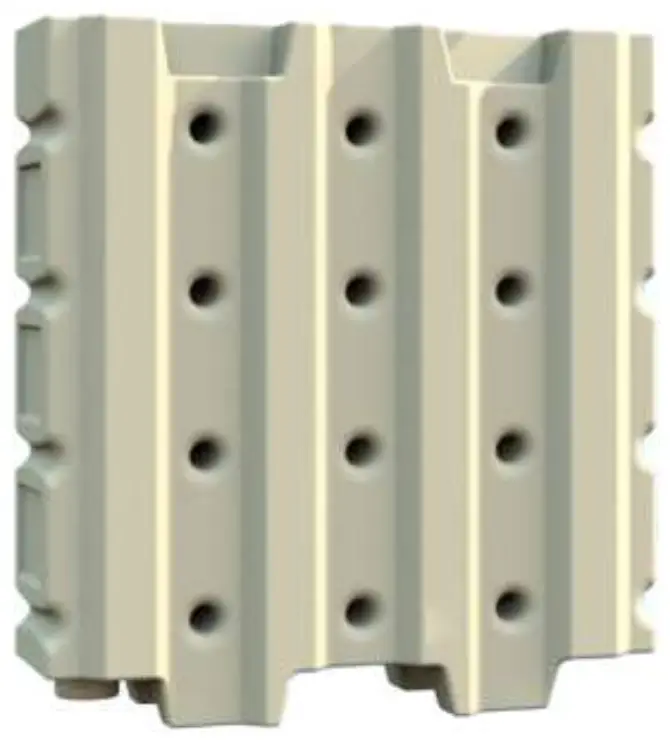

RÉSERVOIR DE 500 LITRES
Ce réservoir s’emboîte sur un socle de 100 litres ou un autre réservoir de 500 litres.
Il est possible d’empiler jusqu’à 3 réservoirs de 500L au maximum.
4 écrous pleins sont moulés sur la face avant du réservoir pour permettre l’habillage de l’installation.
Hauteur (sans emboîtement) : 1,33 m
Largeur : 1,21 m
Profondeur : 0,41 m
Poids à vide : 45 kg

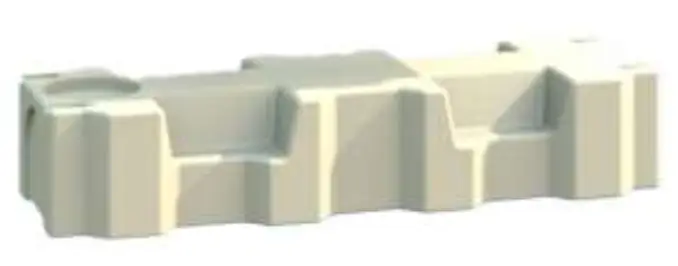

SOCLE DE 100 LITRES
Ce socle se pose sur un sol dur et de niveau.
Il peut supporter jusqu’à 3 réservoirs de 500 litres.
Il peut se connecter à d’autres socles pour permettre à l’eau de circuler horizontalement dans l’ensemble de l’installation.
Hauteur (sans emboîtement) : 0,23 m
Largeur : 1,21 m
Profondeur : 0,41 m
Poids à vide : 13 kg
FABRICATION
Tous nos réservoirs Murdeau sont fabriqués en Bretagne par rotomoulage en Polyéthylène Haute Densité (PEHD) teinté dans la masse et d’une épaisseur de 8 à 10 mm.
100% recyclable, ce matériau résiste aux UV, limite la prolifération d’algues à l’intérieur des cuves et résiste aux grands écarts de température (de -15°C à +40°C sans déformation de la matière).
Durée de vie : 50 ans voire un siècle.
Matériel garanti 10 ans.
ATTACHES DE SÉCURITÉ
Dans la majorité des cas, il est conseillé de fixer une installation Murdeau avec une attache de sécurité pour éviter un éventuel basculement vers l’avant.
Des attaches de sécurité sur mesure en acier galvanisé de 4mm d’épaisseur sont conçues pour s’adapter à toutes les configurations.

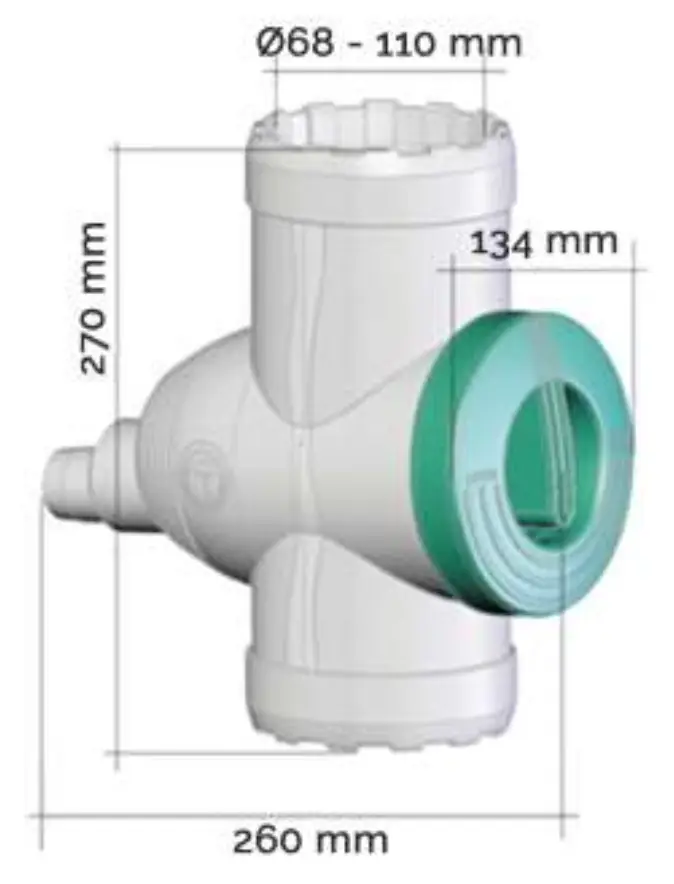

COLLECTEUR DE GOUTTIÈRE MODÈLE 3Р
Le collecteur de filtre 3P filtre et collecte l’eau de pluie pour les réservoirs Murdeau. Il est fabriqué en plastique durable de haute qualité.
Le filtre collecteur dirige l’eau propre vers le réservoir de stockage avec une haute efficacité sous des précipitations normales (85 à 95 %). Il permet également au trop-plein de s’effectuer automatiquement.
- 2 positions : Ouvert ou Fermé.
- Grille de filtration intégrée, maille en acier inoxydable (taille de maille 0,7 x 1,7 mm).
- Pour des surfaces de toit jusqu’à 70 m².
- Pour l’installation dans des descentes de gouttière de 68 mm et 110 mm, adaptateurs inclus.
- Installation et maintenance faciles.
- Connexion au réservoir conseillée en PVC mais possible avec un tuyau souple

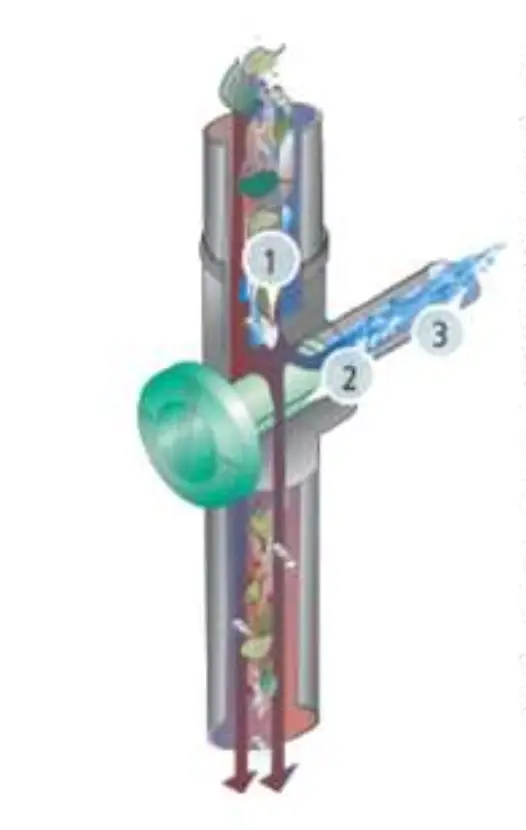

Principe de fonctionnement
- L’eau de pluie est acheminée de l’entrée du filtre vers la grille filtrante.
- Les feuilles et débris de la toiture sont évacués sur les côtés de la grille.
- L’eau propre est dirigée à travers le canal de sortie horizontal vers le réservoir Murdeau.
- Réglages pour les conditions hivernales et estivales. Tournez de 180° pour retirer la cartouche du filtre, pas besoin de démonter le corps du filtre. La cartouche du filtre peut être facilement nettoyée avec une brosse.
